آلة طباعة غائرة بلونين

آلة طباعة غائرة بلونين

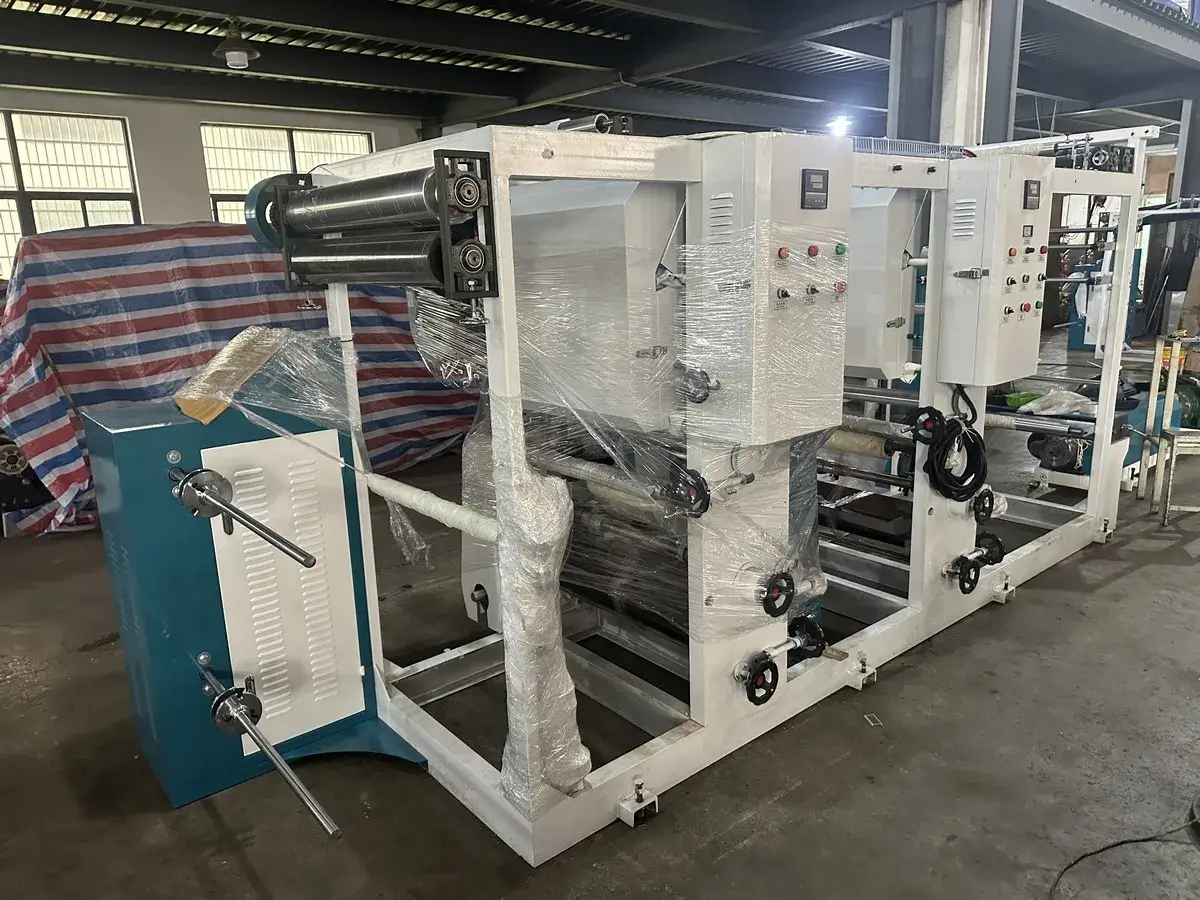

Two Colour Rotogravure Machine

تعد آلة الطباعة الروتوجرافية (الغائرة) ثنائية اللون نموذج فعال تم تطويره خصيصاً للطلبات الصغيرة وبيئات الإنتاج ذات المساحة المحدودة. مع الحفاظ على الدقة الاستثنائية لتقنية الطباعة الغائرة ، يعزز تصميمها المتكامل والمدمج بشكل كبير من مرونة التشغيل وكفاءة الإعداد.

تتوافق هذه الطابعة الغائرة المدمجة مع مواد طباعة متنوعة، بما في ذلك البولي إيثيلين تيريفثالات (PET)، والبولي بروبيلين ثنائي المحور (BOPP)، والبولي إيثيلين (PE)، والبولي بروبيلين المصبوب (CPP)، والسيلوفان. وتكمن قيمتها الأساسية في تحقيق دقة طولية تصل إلى ±0.10 مم من خلال نظام تتبع ألوان تلقائي، بالإضافة إلى فرن ذو دائرة مغلقة محسن لطباعة عالية الجودة وصديقة للبيئة.

استفسار
المواصفات الرئيسية
أقصى سرعة ميكانيكية 60 متر في الدقيقة
سرعة الطباعة من 10 إلى 60 متر في الدقيقة (تعتمد السرعة الفعلية على خصائص المادة الخام وقطر اللوح وخصائص الحبر ومهارة المشغل)
دقة التسجيل دقة طولية شاملة تبلغ ±0.10 مم (عبر نظام تتبع الألوان التلقائي)؛ دقة أفقية تبلغ ±0.20 مم (ضبط يدوي)
قطر أسطوانة الطباعة Φ100 mm – Φ300 mm
أقصى عرض لأسطوانة الطباعة 650mm
مواصفات بكرات التوجيه القطر Φ60 مم، الطول 630 مم
العرض الداخلي للماكينة 880mm
حرك التشغيل الرئيسي بتحكم إنفرتر 2.2kW
القدرة الكلية 12kW
هيكل الماكينة هيكل من الحديد الزهر عالي الجودة
وزن الماكينة حوالي 2 طن
الأبعاد (L×W×H) 2000 × 2100 × 2200 mm
لون الماكينة اختياري
نوع فرن التجفيف فرن مخصص للأحبار المائية
طريقة التجفيف تسخين كهربائي
تذبذب شفرة كشط الحبر الزائد ±5mm
المواد الخام ومواصفات الطباعة
  • ألوان الطباعة: لونان
  • أقصى عرض للطباعة: 600 مم
  • توافق المواد الخام:
    1. السيلوفان (Cellophane): من 15 إلى 30 ميكرومتر
    2. PET: من 12 إلى 60 ميكرومتر
    3. BOPP: من 12 إلى 60 ميكرومتر
    4. CPP: من 15 إلى 60 ميكرومتر
    5. PE: من 20 إلى 80 ميكرومتر
الخصائص
  • تركيب الألواح بدون عمود: تستغني آلة الطباعة الروتوجرافية (الغائرة) ثنائية اللون هذه عن الأعمدة اليدوية التقليدية لصالح نظام تركيب بدون عمود يعمل بأسطوانة هوائية. يضمن هذا النظام دقة عالية في التمركز، ويتيح تغيير الألواح بسرعة وسهولة من قبل شخص واحد.
  • تتبع الألوان بدقة عالية: بفضل التشغيل بمحركات التردد المتجهي ونظام التتبع التلقائي بزاوية 360 درجة، تحافظ آلة طباعة الأفلام ثنائية اللون على دقة طولية لا تتجاوز ±0.10 مم، حتى أثناء تغيير السرعات.
  • تجفيف وتغذية الحبر بدرجة صناعية: كل وحدة مزودة بفرن مغلق مستقل ذي درجة حرارة ثابتة ومراوح طرد مركزي لتجفيف الحبر مباشرة. تضمن شفرة التوزيع الهوائية ذات التذبذب الأفقي التلقائي توزيع متجانس للحبر وتطيل عمر اللوح.
  • هيكل متين وثابت: يتميز مكبس الطباعة الغائرة بدون عمود بإطار من الحديد الزهر عالي الجودة بسماكة 60 مم ووزن إجمالي يبلغ حوالي طنين. يمتص هذا الهيكل القوي الاهتزازات بفعالية للحفاظ على محاذاة دقيقة أثناء عمليات التشغيل تحت الأحمال العالية.
تفصيل المكونات
هيكل الماكينة
  • الهيكل: تجميع معياري باستخدام حديد الزهر عالي الجودة. تتميز ألواح الإطار بعرض 400 مم، وارتفاع 1600 مم، وسماكة 60 مم. توفر بكرات حماية المواد دقة عالية بفضل أسطحها المؤكسدة وتوازن قطرها الخارجي الذي يقل عن 5 جرام. إمكانية ضبط الوضعية يمين/يسار باستخدام بكرات ألومنيوم (قطر 60 مم × طول 630 مم) مثبتة في الزوايا.
  • المواصفات: بكرات انتقالية قطر 60 مم × طول 630 مم.
  • المحامل: محامل هاربين (Harbin) المستخدمة في علبة التروس.
نظام التشغيل
  • الهيكل: تستخدم محولات تردد متجهة للتحكم في المحركات المتجهة. تقوم عجلة متزامنة على عمود المحرك بتدوير عمود النقل، الذي بدوره يحرك كل علبة تروس إلى لوحة الطباعة. تستخدم وصلات مرنة في جميع مفاصل علبة التروس.
  • المواصفات: تتضمن محرك تردد متجه رئيسي بقدرة 4 كيلوواط ومحول تردد متجه بقدرة 4 كيلو وات.
  • المحامل: تستخدم علبة التروس محامل هاربين (Harbin).
قسم الطباعة
  • تركيب لوح بدون عمود
    1. الهيكل: يتميز بتصميم تركيب بدون عمود لضمان وضعية أولية موحدة لأسطوانات الطباعة. تقوم الأسطوانات الهوائية بسحب عمود أسطوانة الطباعة، بينما يتم ضبطها يدوياً من الجانب عن طريق حركة لولبية.
    2. المواصفات: أسطوانة واحدة بقطر 80 مم وطول 250 مم لكل مجموعة. تدعم عرض الصفائح من 200 مم إلى 650 مم وأقطارها من 100 مم إلى 280 مم. تستخدم محامل هاربين (Harbin).
  • وحدة الطباعة
    1. الهيكل: يستخدم نظام أسطوانتين مزدوجتين بذراع متأرجح.
    2. المواصفات: بكرات طباعة من مطاط النتريل (NBR) بقياس Φ120 مم × 600 مم، وصلادة شور (Shore hardness) تتراوح من 75 إلى 80 درجة.
  • وحدة شفرة إزالة الحبر الزائد
    1. الهيكل: يتميز بشفرة كشط قابلة للتعديل ثنائية المحور، مما يسمح بضبط الارتفاع والزاوية بحرية. يتم التحكم في ضغط الشفرة بواسطة نظام هوائي مزدوج، والحركة الجانبية بواسطة محرك عبر دوران تروس دودة.
    2. الميزات: يطيل عمر نمط الطباعة ويضمن كشط متجانس للحبر الزائد مع تذبذب جانبي ±5 مم.
  • نظام توزيع الحبر
    1. الهيكل: يمكن رفع أو خفض أحواض الحبر يدوياً وفقاً لحجم لوح الطباعة.
  • نظام التجفيف
    1. الهيكل: فرن داخلي مغلق يستخدم مراوح طرد مركزي لدفع الهواء وسحبه لتسخينه. يتضمن تسخين مسبق للهواء الداخل. توزع أنابيب التسخين الكهربائية عند مخرج الهواء لكل فرن، ويتم التحكم بدرجة حرارتها بواسطة وحدات تحكم ذكية.
    2. المواصفات: مروحة طرد مركزي واحدة بقدرة 1.1 كيلو وات لكل مجموعة؛ ستة أنابيب تسخين كهربائية بقدرة 1 كيلو وات لكل مجموعة؛ وحدة تحكم ذكية واحدة بدرجة الحرارة لكل مجموعة. إجمالي الطاقة لكل مجموعة في نظام التجفيف 6 كيلو وات.
